膜片聯軸器的軸向拆卸誤差是什么?

來源： | 發布日期：2022-11-19

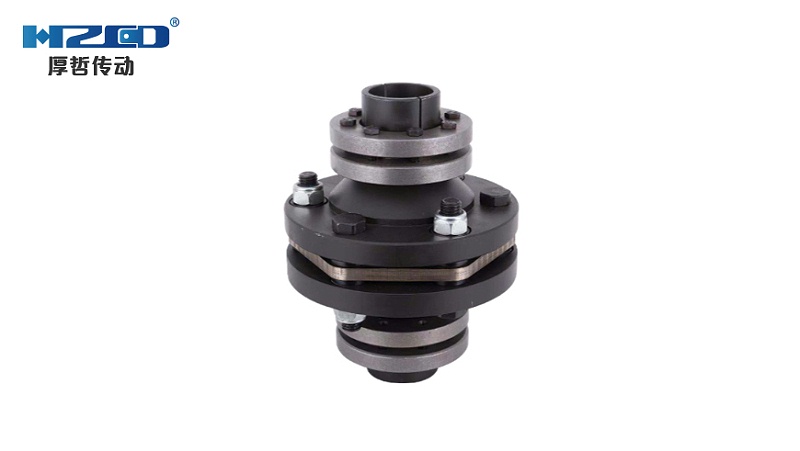

　　膜片聯軸器由幾組膜片用螺栓交錯與兩半聯軸器連接，膜片一般分為連桿式和不同形狀的整片式。您對膜片聯軸器 的軸向拆卸誤差了解多少?

　　一、角度向拆卸誤差引起的彎曲應力。由于軸角拆卸理論誤差，膜沿軸位置周期性彎曲變形，這是膜疲勞時間的主要原因。局部螺栓孔在一周內的位移，即徑向位移和軸向位移?；謴土豀的分寸可以通過角度傾斜來計算。一般來說，膜片聯軸器的角度位移較小，所以膜片變形屬于小變形，可以用薄板的小撓度彎曲理論來分析。
　　二、由于軸向拆卸誤差，膜片沿軸位彎曲變形;當局部螺栓孔的軸位、徑向位移和軸向位移活動時，位移加載。限制兩個內部中間空間，局部孔承受負荷。因此，它被視為一個靜定簡支結構。
　　三、高速旋轉時慣性引起的離心應力。假設螺栓和膜片聯軸器 材料相同，可以設計出各自的質量，離心力的計算依據是作用于總質心的位置和螺旋角。高速設備的離心慣性力對定制的應力計劃非常重要，其離心慣性力可根據徑向力進行F=(2n/60)2rp加載、位置沿徑向外、活動部位螺栓孔徑向位移、周向位移和軸向位移，周圍無其他載荷。

　　四、轉矩產生的薄膜應力場。傳輸扭矩設置為T(Nm)，總片數為m,8孔螺栓可根據簡化條件獲得：單隔膜轉矩T1=T/m，主螺栓受力F=T/4mR。
